中兴高达PD200调度台的安装和配置

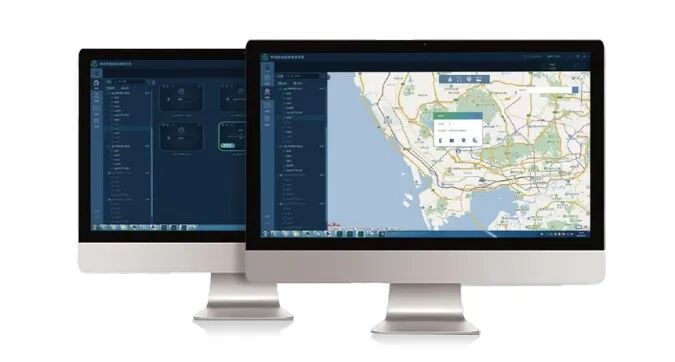

PD200调度系统是中兴高达自研的窄带常规调度系统，用于DMR T2的全球推广。PD200通过中转台PR900以及配套的窄带终端的接入，可以实现指挥调度等业务，为用户构建通信网络和指挥调度中心，实现数字常规调度业务。

PD200调度系统采用 C/S 架构与模块化设计，由语音调度，定位，短消息，日志功能模块组成支持语音调度业务，以标准SIP协议为核心。

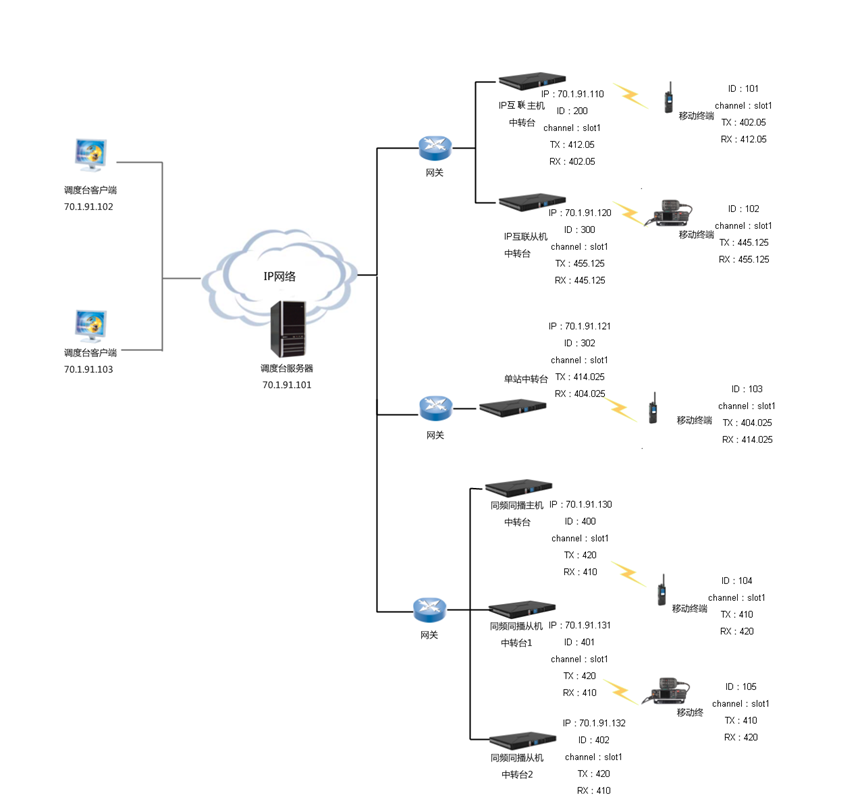

调度系统由调度台客户端、调度服务器、网关、中转台、调度车台及移动终端等组成，基础组网应用示例如下图。

一、前期准备工作

①下载完成软件版本包“窄带Repeater_V3.03.06”

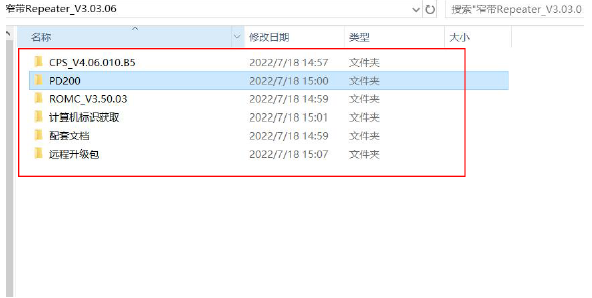

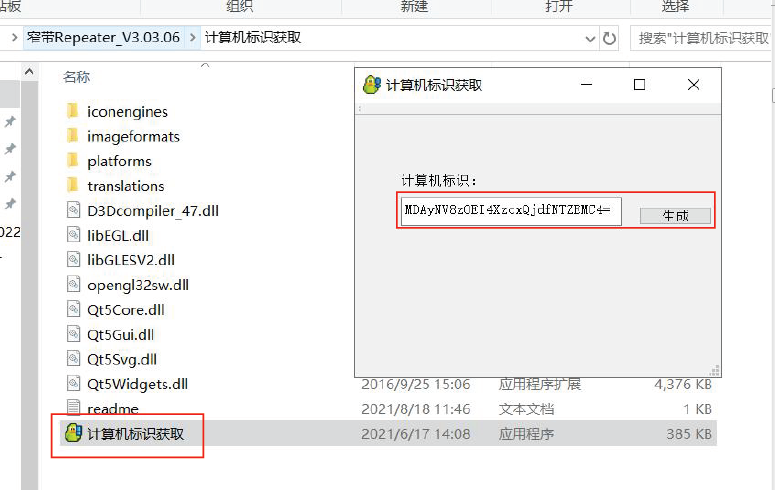

②确认软件资料是否齐全，包含：对应的CPS安装软件，PD200软件和数据库，ROMC网管软件，计算机标识获取，配套文档，PR900远程升级包

③确认安装电脑的系统和运行环境，建议推荐使用Win 10 64位系统

注意：中转台的固件版本必须是与PD200软件对应，否则无法连接上调度（统一使用一个软件包内的软件，版本低就升级）

二、安装PD200数据库

①首先安装数据库，鼠标右键“MySql_8.0.20_win64_PATROL_ZH”文件，选择以管理员身份运行，然后在弹出的窗口点击“下一步”即可；

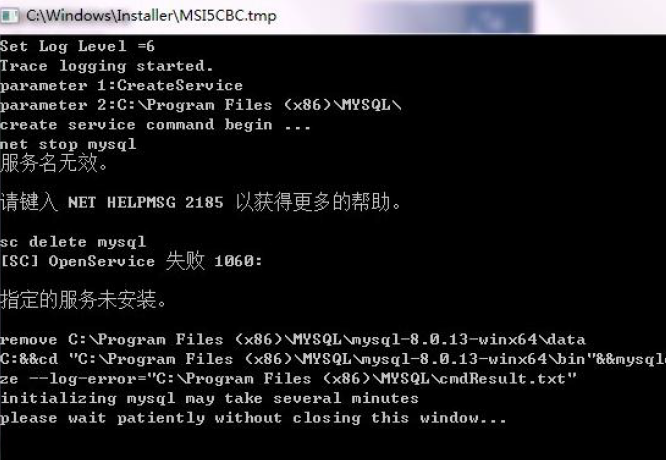

②数据库安装过程中，出现黑色弹窗为正常现象，切勿手动关闭窗口，等待自行结束即可。

注意：数据库必须和PD200Server安装在同一个电脑或服务器上

三、PD200服务端安装

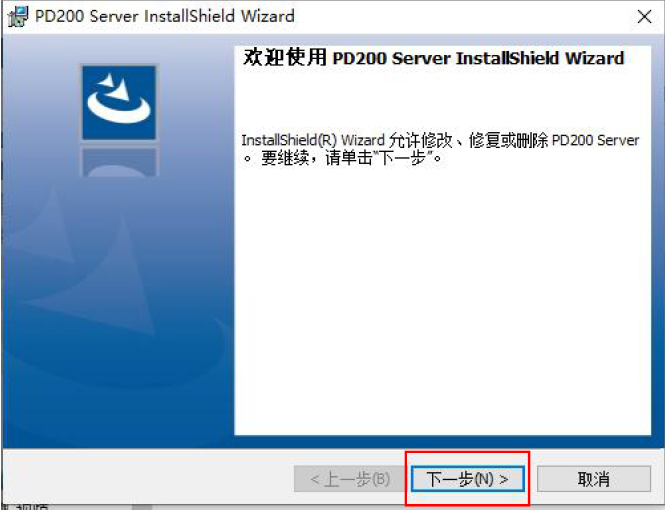

①选择PD200Server_Vx.xx.xx_ZH文件，双击运行

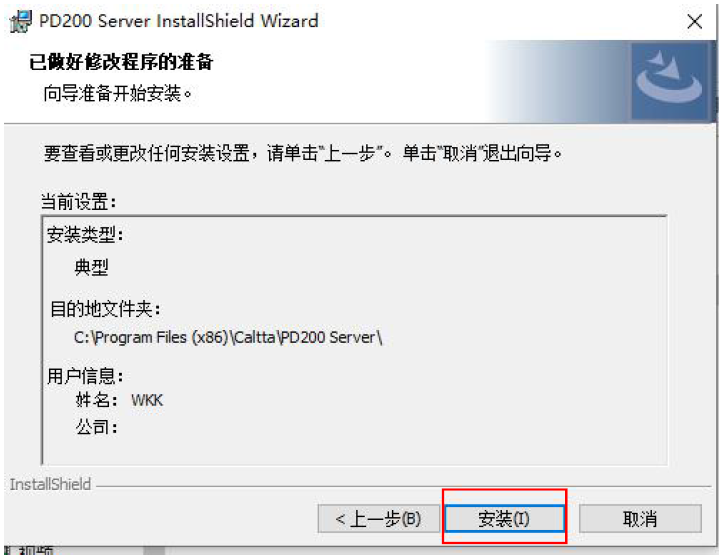

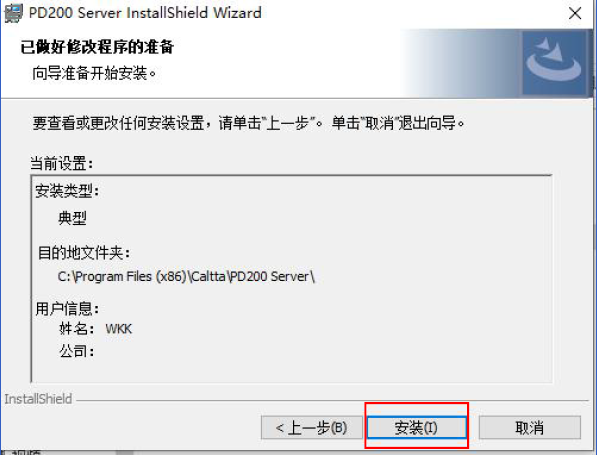

②在弹出的窗口中执行下一步一直到安装路径，选择对应安装路径后，点击安装按钮进行安装，如下图所示，过程中出现黑色弹窗为正常现象，请勿手动关闭。

四、PD200Server授权

①安装完成后桌面出现PD200 Server命名的快捷方式，双击快捷图标启动软件，如图

所示；

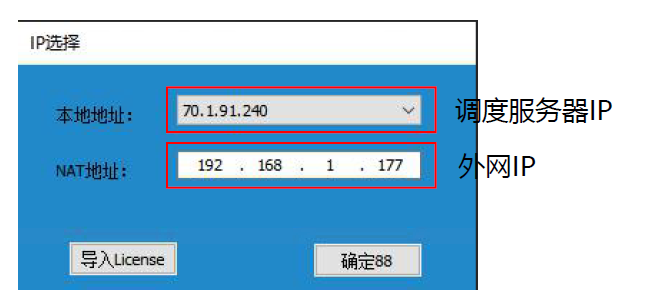

②运行后出现设置IP地址和授权界面，本地地址为本地调度客户端和中转台连接的IP地址，NAT为固定公网IP地址，对与有映射公网时候才配置。

③将授权文件名称修改为license.caltta，点击导入授权，然后确定后运行PD200服务端

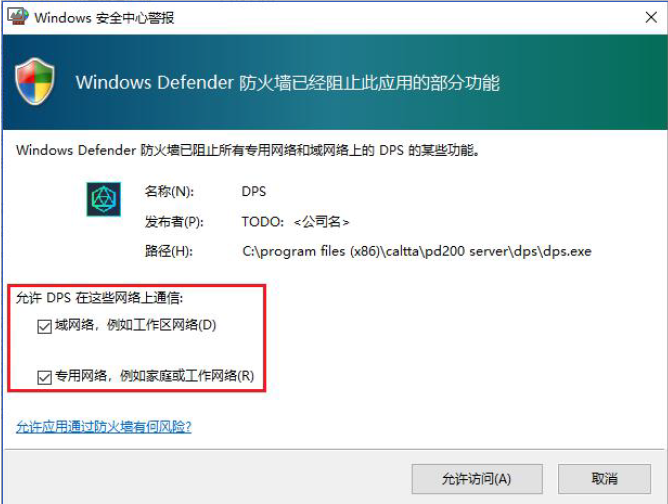

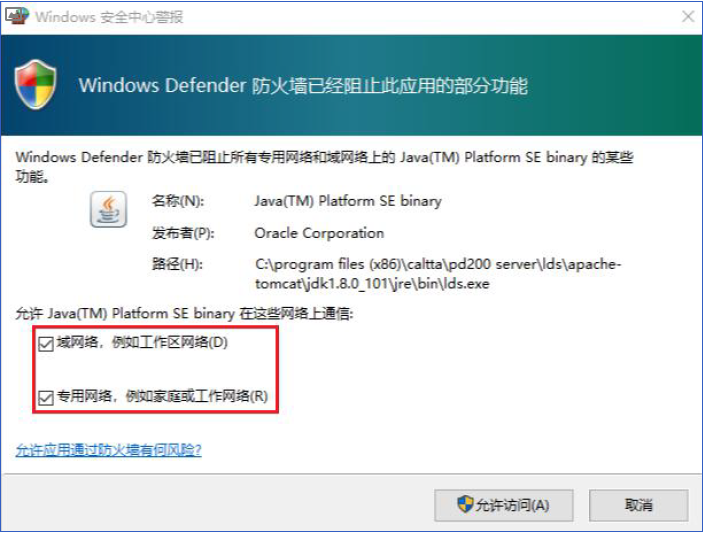

注意：开启防火墙的需要勾选允许访问

五、PD200客户端安装

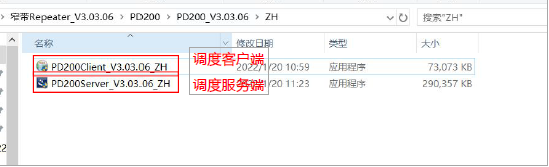

①双击“PD200Client_Vx.xx.xx_ZH”文件运行调度客户端安装程序；

这两个文件建议及早和经销商索取。

②按照弹窗选择下一步，直到安装完成；

六、PD200系统登录

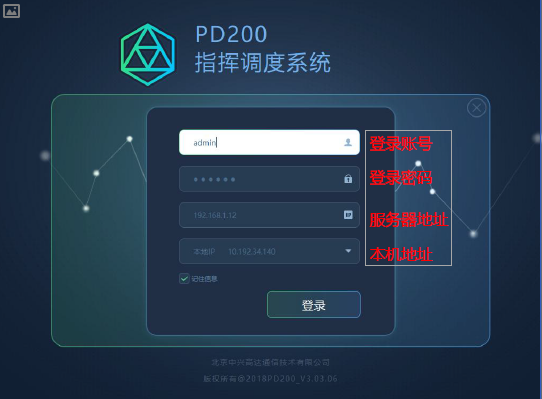

①双击PD200图标运行，第一次登录以admin账号，密码111111登录进行系统配置

②服务器地址为PD200服务端（PD200Server）安装的电脑或服务器IP地址

③本地地址为安装PD200客户端（PD200Client）的电脑IP地址，电脑同时连接有WIFI和网线时，注意选择能与服务端互通的IP地址进行登录；

七、PD200放号

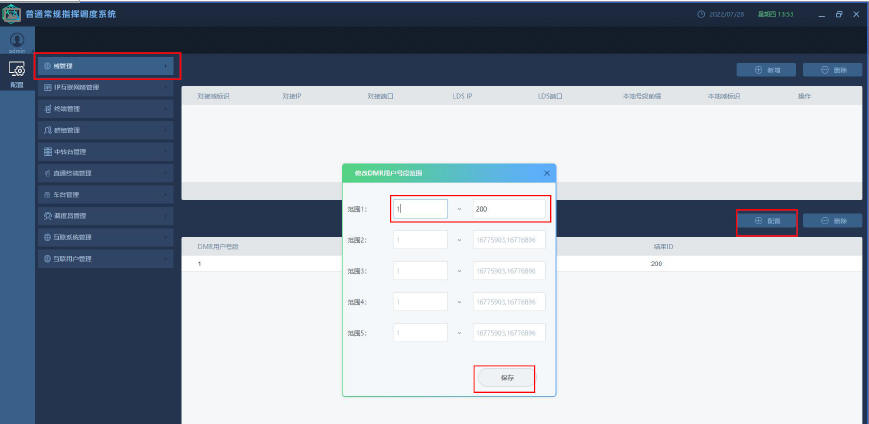

①登录后，选择域管理，点击DMR用户号段的配置，开放系统配置需要用到的手台ID、组呼ID、中转台ID的范围号段（有的版本不显示该界面可不配置）；

②对接域标识用于第三方系统对接使用，比如中兴高达公网对讲机eChat对接。

七、PD200IP互联网络管理

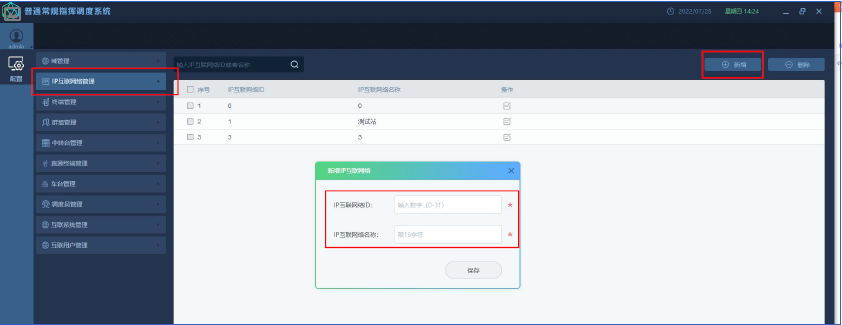

①选择IP互联网络管理，点击新增，输入IP互联网络ID和网络名称，ID限制为0-31以内的数，名称将在调度台资源树上显示；

注意：多套IP互联系统或多个单站在同一个调度台来调度时，需要配置对应的多套IP互联网络

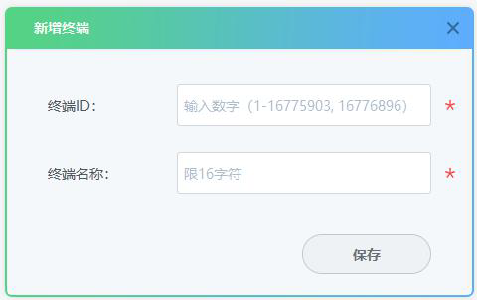

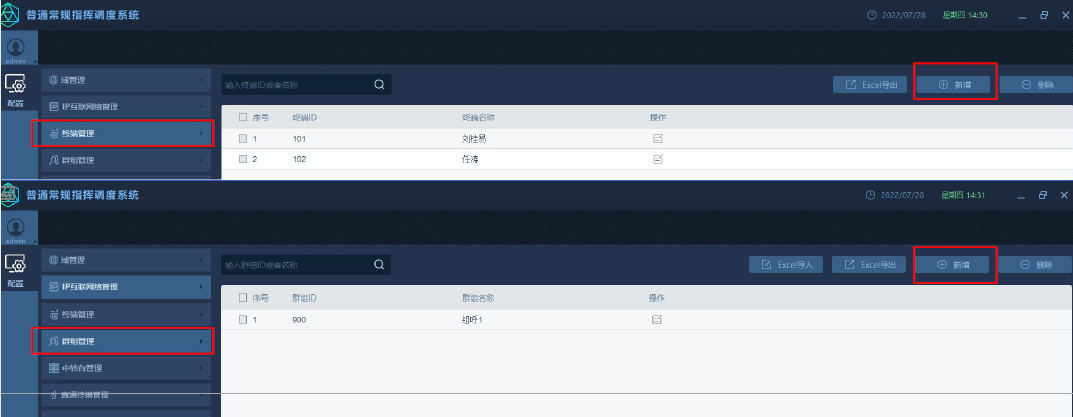

②选择终端管理，点击新增，输入终端ID和对应的名称，终端ID在对讲机写频时需要与本系统分配的对应

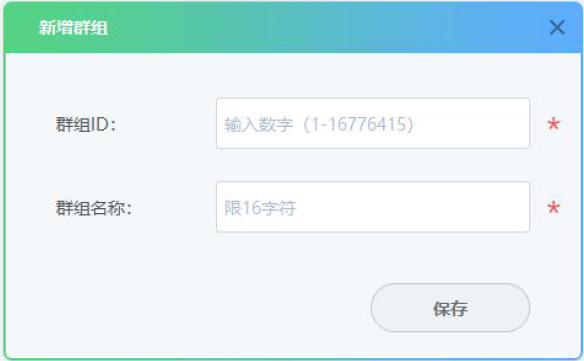

③选择群组管理，点击新增，输入群组ID和名称，群组ID为对讲机写频时的发射联系人ID

注意：系统配置的各ID必须在对讲机写频时一致

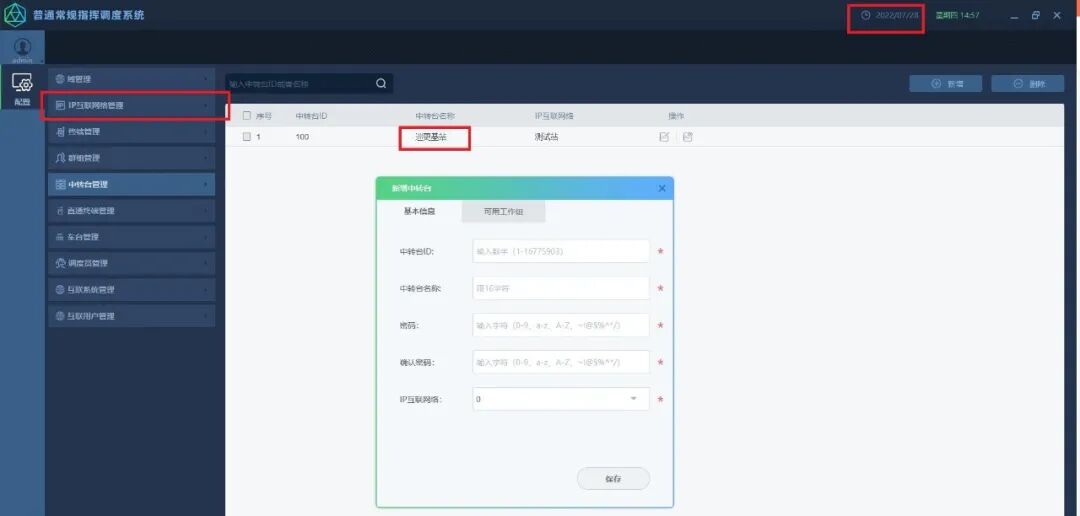

④选择中转台管理，点击新增，输入中转台ID，中转台名称（调度资源树显示名称），输入密码（中转台写频时应用程序接口AIS位置设置的密码），设置归属于IP互联网络后点击保存

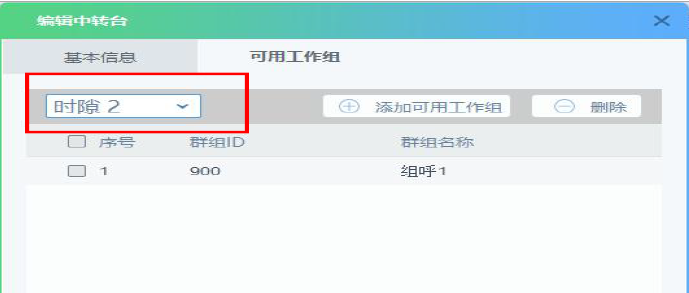

⑤选择可用工作组，选择对应的时隙添加对应的通话组，（用作巡更数据上传的时隙请勿配置通话组）

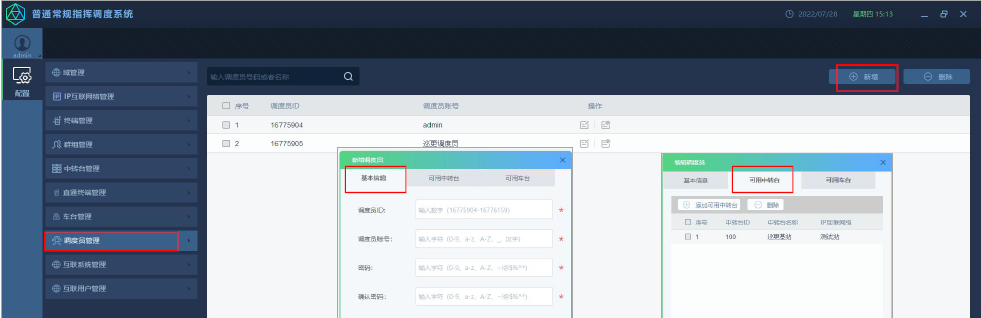

⑥选择调度员管理，点击新增，设置调度员ID和账号名称，登录密码，点击保存。

⑦点击添加可用中转台，为该调度员分配可管理的中转台（用作巡更管理的调度员，对讲机写频时的巡更信道发射联系人需要设置为该调度员ID）。

这样PD200调度台安装配置完成。
