手把手教你玩转摩托罗拉Linked Capacity Plus系统（上）

Linked Capacity Plus是摩托罗拉提供的不错的数字对讲集群系统，借助中继软件，支持单一站点和广域配置，尤其适用于教育行业及酒店服务行业。它是入门级多站点数字中继系统配置，提供高容量、覆盖面广、经济高效的多基站集群解决方案。

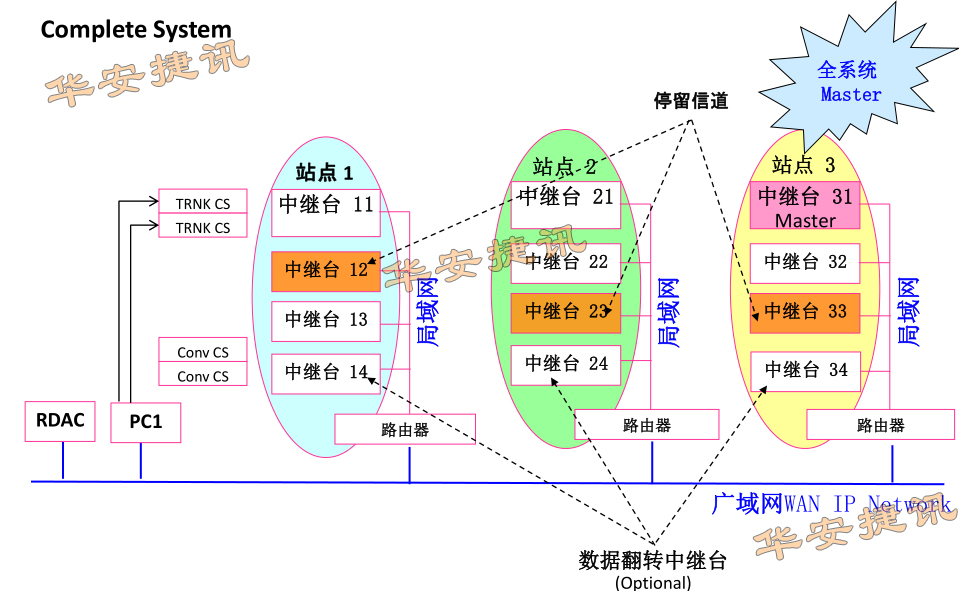

Linked Capacity Plus 系统结构

中继台总体设置
1.对讲机 ID: 不要和其它中继台，手持台重复了
2.站点 ID, 每个站点的色码都不应该相同
3.功率
4.悬挂时间：中继台为不同呼叫保留信道的时间
 网路设置1
1.连接类型：主站点/ / 对等方，只有主站点的主中继台为主站点，其它都为对等方
2.主站点 IP: 主站点路由器 WAN 口 IP 地址
3.主站点 UDP 端口：和主站点主中继台的 UDP 端口一样
4.互联网 IP 地址：本中继台的 IP 地址，同一站点的中继台的 IP 地址在一个网段
5.网关 IP ：和路由器 LAN 口网关地址一致
6.网关网络掩码：子网掩码
7.UDP 端口：本中继台的 UDP

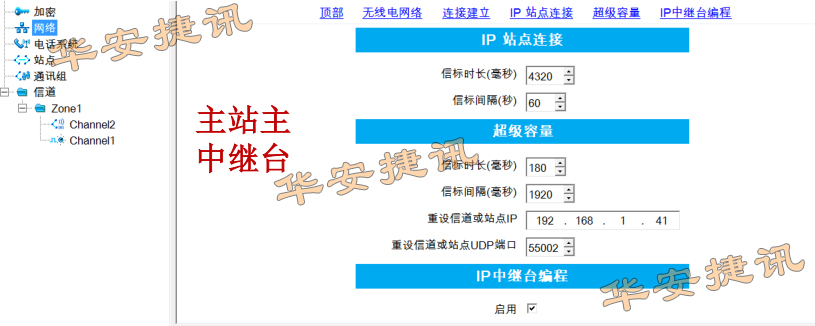

网路设置2
1.重设信道或站点 IP: 和本中继台的 IP 地址在一个网段，同一站点各中继台的重设信道或站点 IP 地址要一样
2.重设信道或站点 UDP 端口：同一站点中继台的重设信道或站点 UDP 端口相同，最好和本中继台的 UDP 端口不一样
3.其它参数最好不改

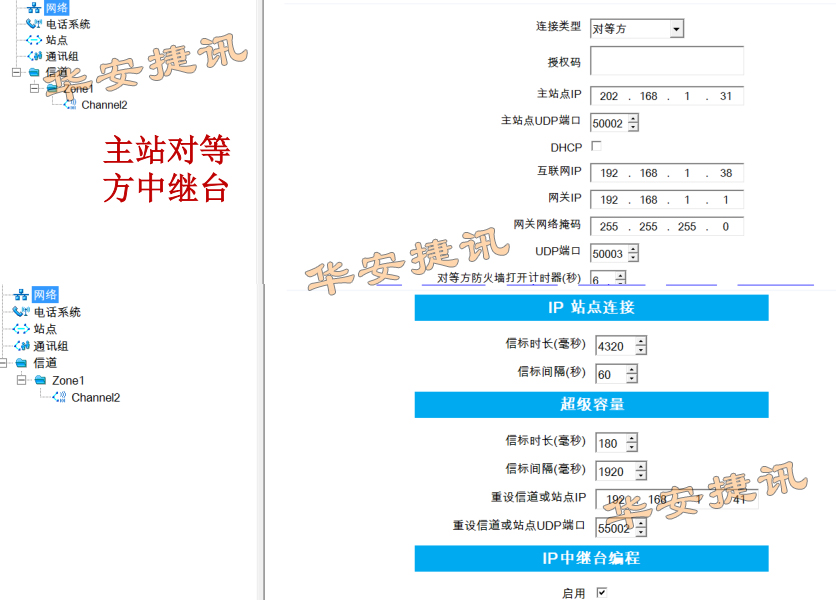

网路设置3
主站对等方中继台

网路设置4
非主站对等方中继台

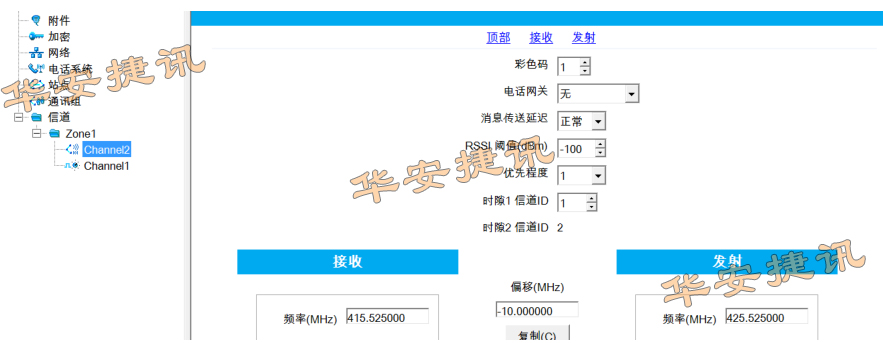

信道设置
1.色彩码。
2.时隙1信道 ID: 本站点第一个中继台为1，第二个为3 ，以此类推。要和对讲机一致。
3.接收发射频率

4.消息发送延迟：网络延时大时选高，一般选正常。
站点设置
1.站点 ID
2.临接站点：选择和此站点相邻的站点
3.预留宽域信道：预留几个信道给广域通话组

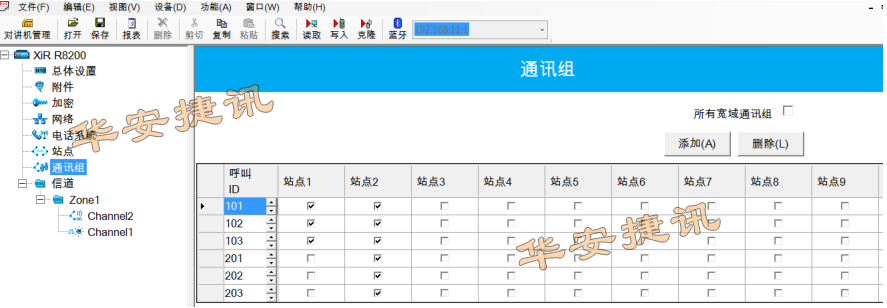

通信组设置
1.选择哪个组是本地组，哪个组是广域组，广域组是哪几个基站的广域组
2.这个设置只能在主站点做

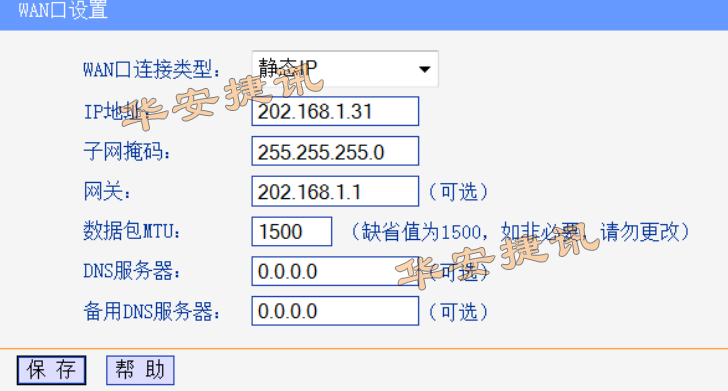

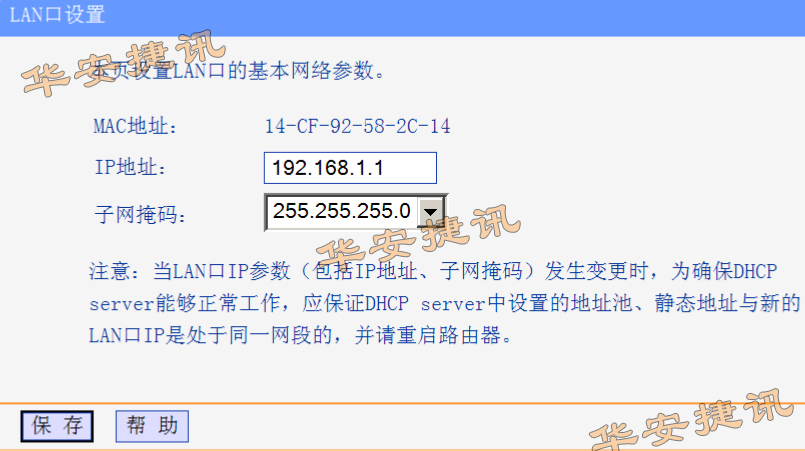

路由器设置- Router Site 2 ( 主站点)
这个 IP 地址是本站点各中继台的网关IP

这个 IP 地址是各中继台设置的 主站点IP

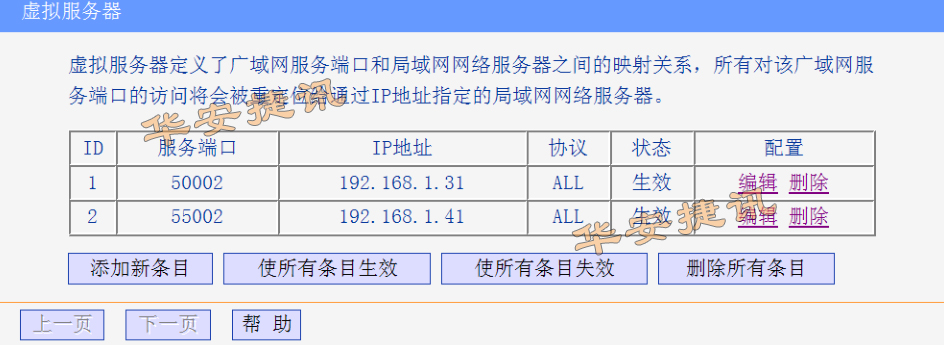

•主中继台 (Master Repeater) IP 地址 , UDP 端口 和重设信道或站点 (Rest Channel) IP 地址 , UDP端口要做映射

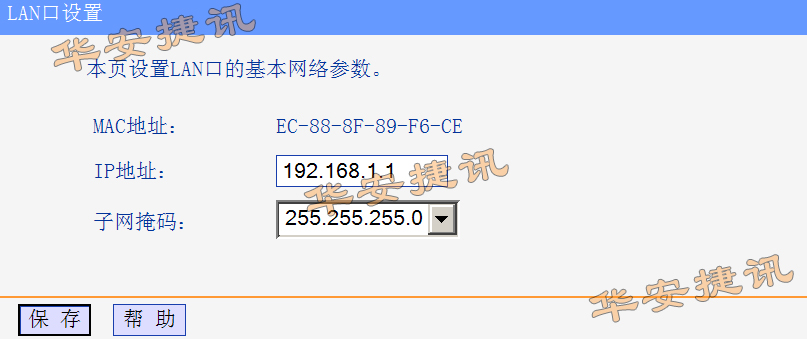

路由器设置- Router Site 1

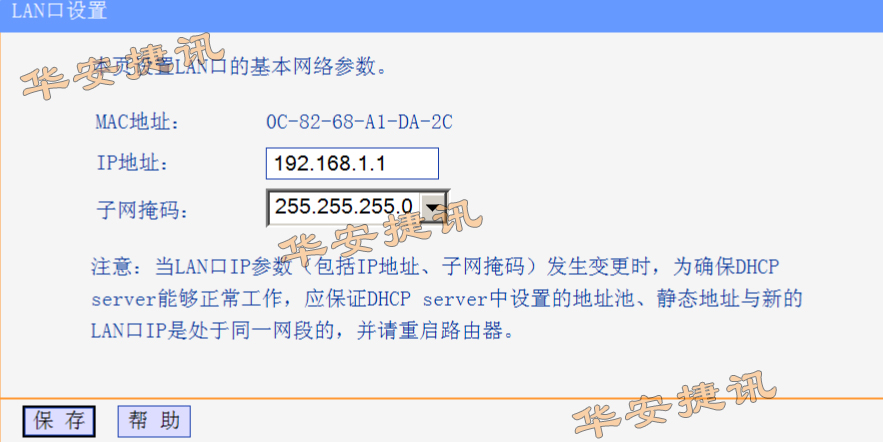

这个 IP 地址是本站点各中继台的网关IP

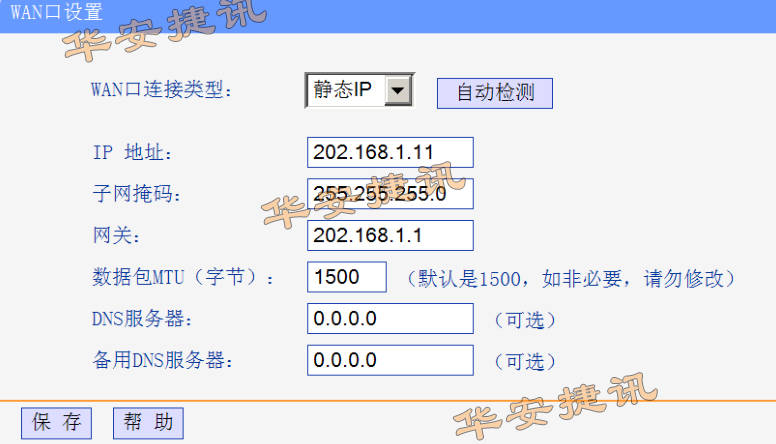

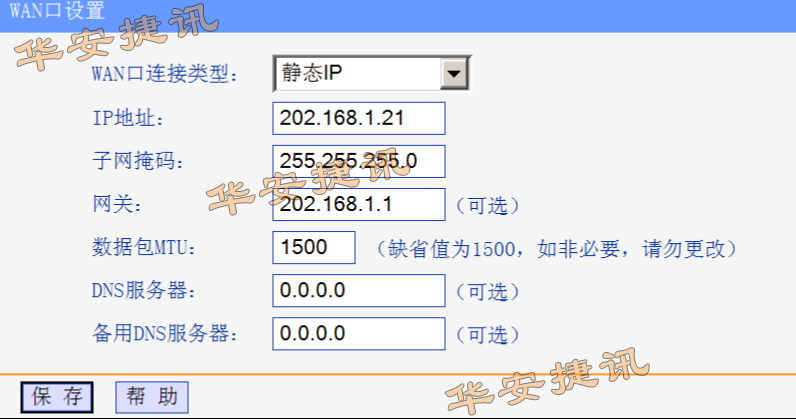

各站点 WAN口 IP地址不重复

这个 IP 地址是本站点各中继台的网关IP

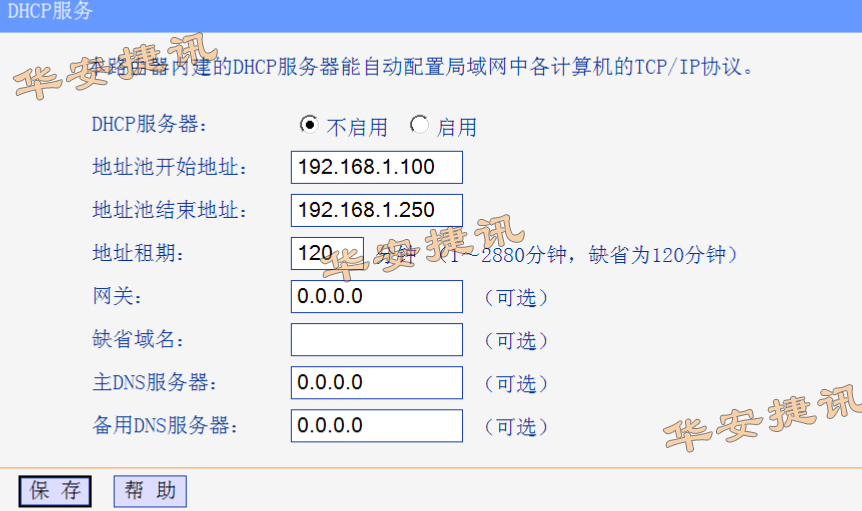

路由器设置- Router Site 1,2,3,一般不启用DHCP

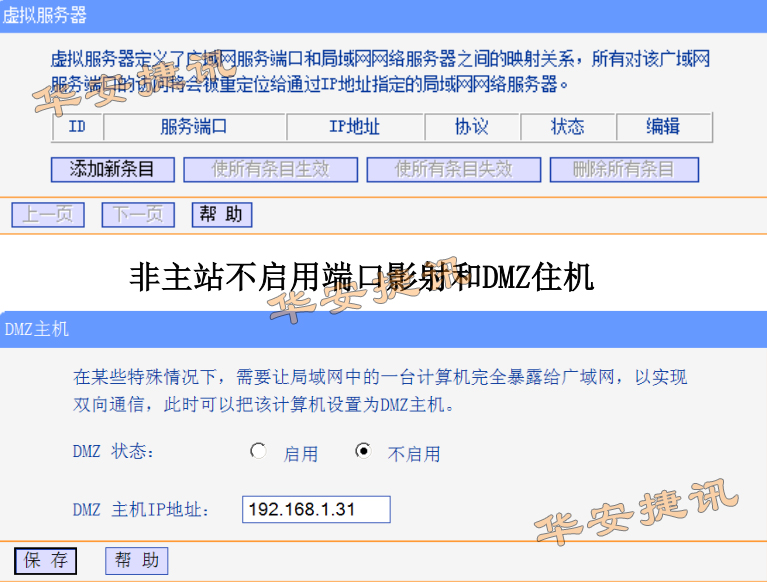

路由器设置- Router Site 1,3

手持对讲机设置
1.总体设置
2.通信录
3.接收组列表
4.信道- - 信道池: : 输入各站点，各信道的频点
5.超级容量- - 话音: : 配置每个站点的语音信道池

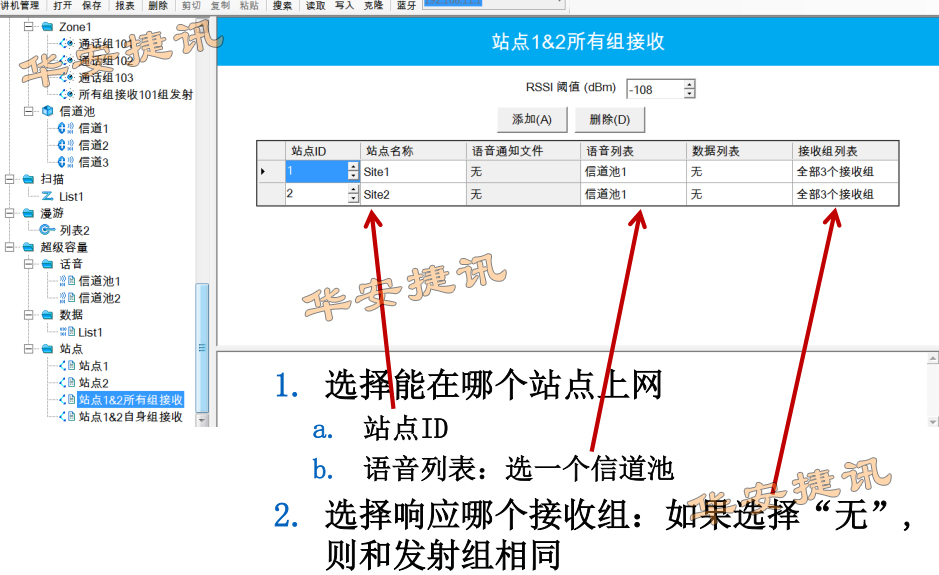

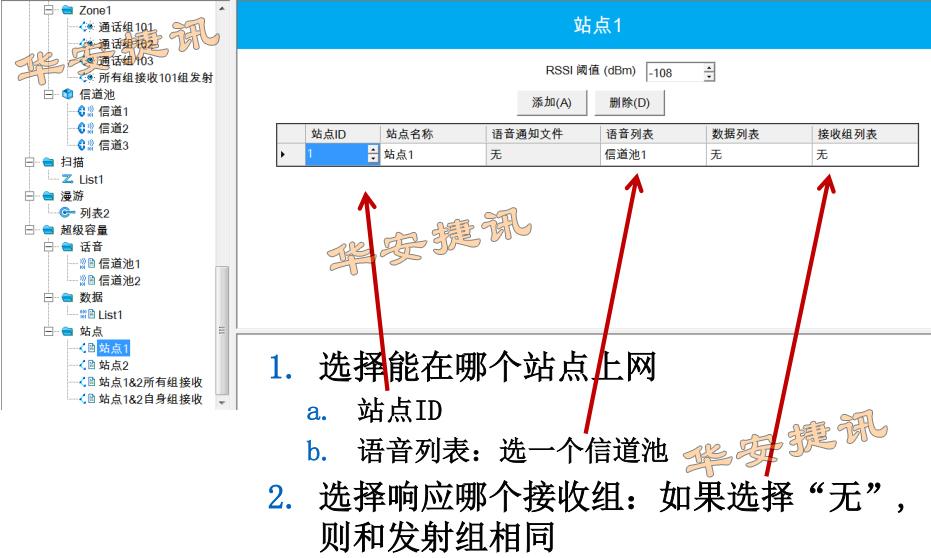

6.超级容量- - 站点: : 设置对讲机允许登陆的站点和在该站点响应的接收组
7.信道- - Zone ：对讲机上每个信道的配置
• 接收：选择“超级容量- - 站点”的一个设置
• 发射：选择通信录中的一个人或组

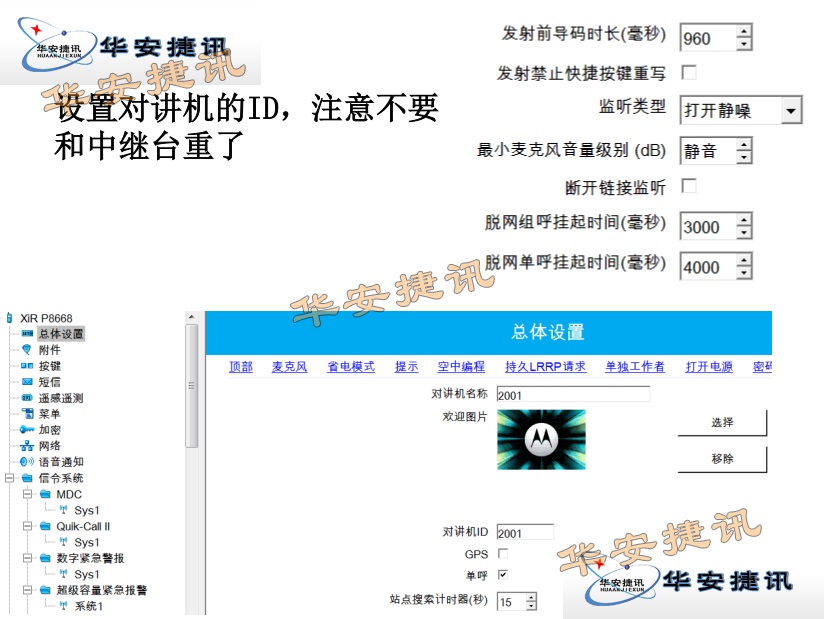

总体设置

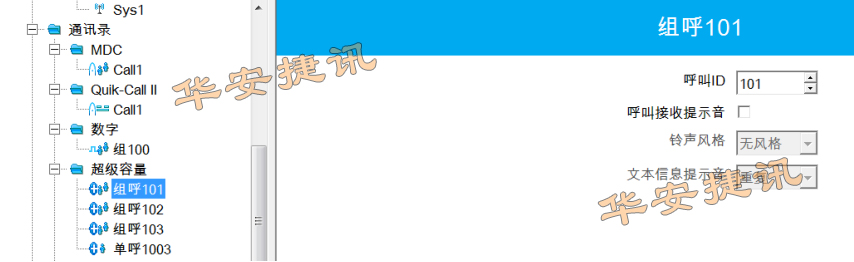

●在通信录中添加超级容量通话组或个人

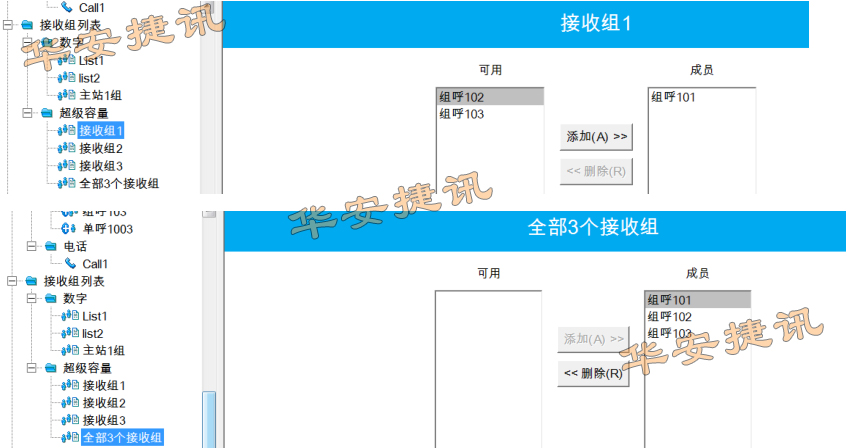

接收组列表设置
●在接收组列表中添加超级容量接收组，接收组可以是一个组，也可以是多个组

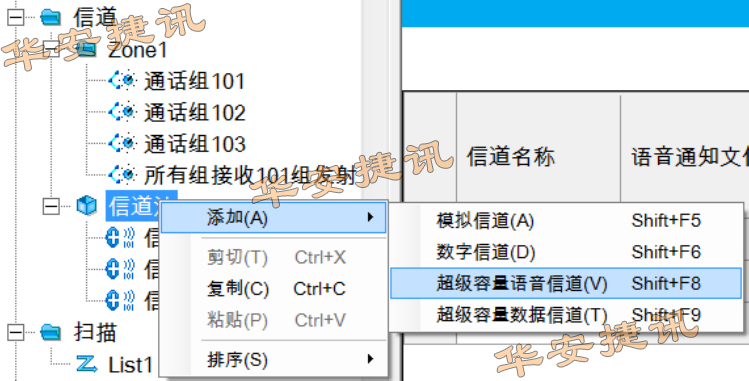

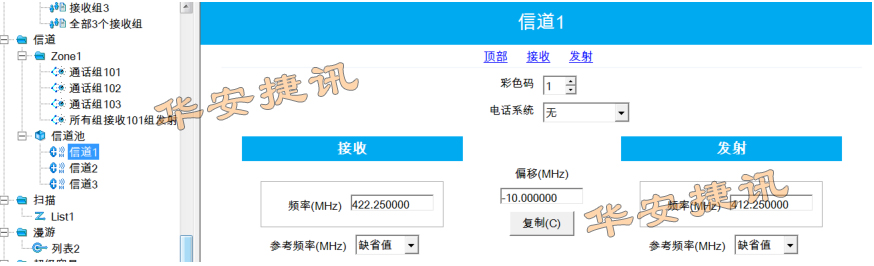

信道- - 信道池设置
➀ 在信道- - 信道池中添加超级容量语音信道，各个基站的所有信道
➁ 输入频率和色彩码

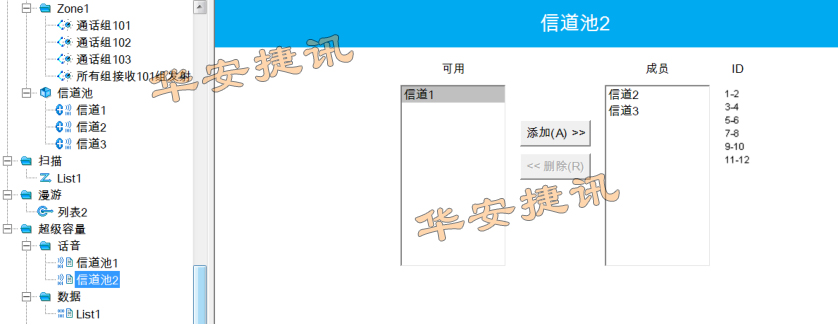

超级容量- - 话音设置
➀ 在超级容量- - 话音设置中将各站点的信道加入信道池，
注意:加入的信道的顺序要和基站配置的顺序严格一致
➁ 有几个站点，做几个信道池

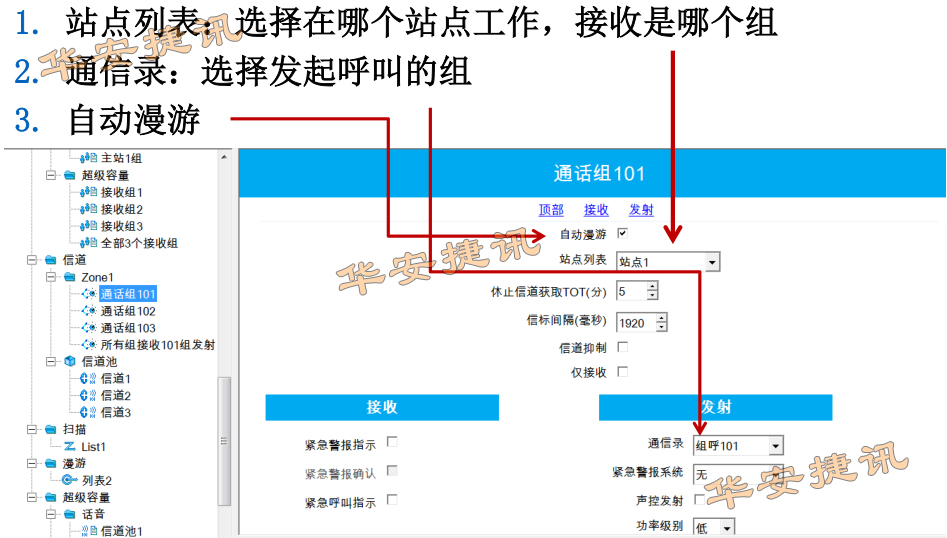

信道- - Zone 设置 ( 信道旋钮)
未完待续......
