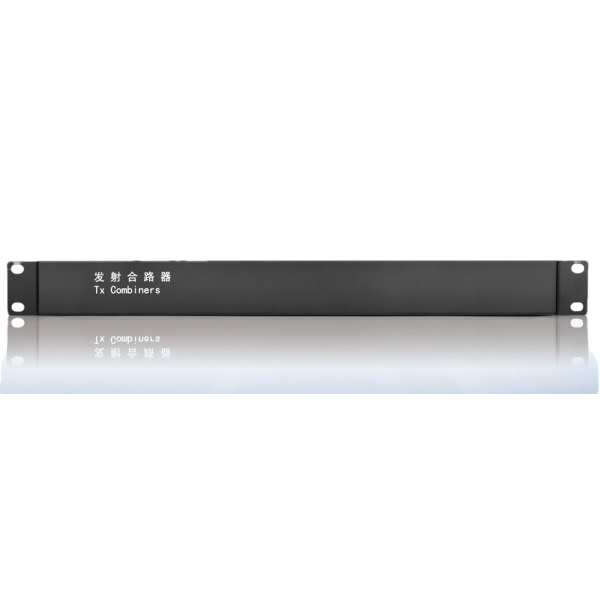

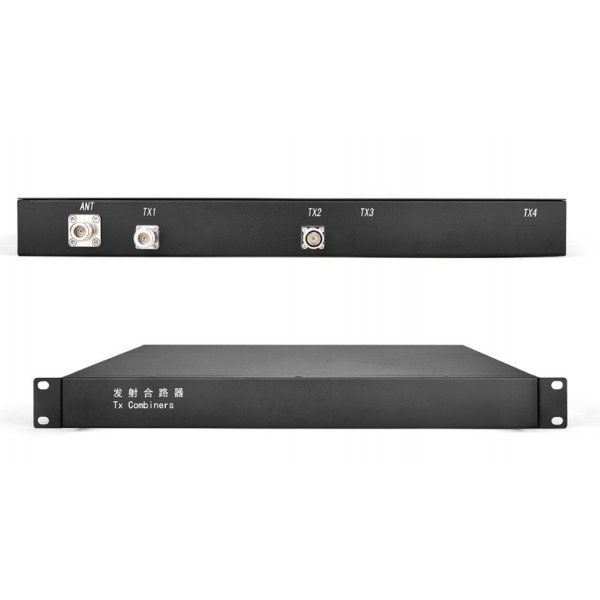

发射合路器
XY-HLQ-400Q腔体合路器(适用于石化、远距离等重点项目）3U机架式
XY-HLQ-400-2发射合路器（适用于50W输出功率及专业长发集群系统）
XY-HLQ-400-4发射合路器（适用于50W输出功率及专业长发集群系统）
-
合路器的主要作用是用于合并两台或多台基站发射机共用一副天线或者一套天馈覆盖系统。也能有效的防止信号反射对发射机造成干扰或者影响，避免各发射机之间的相互干扰。该设备有良好的频率匹配度和足够高的隔离度。
产品特点：插入损耗低、带内波动小、驻波比小、Tx Combiners发射合路器隔离度高、承载功率大。
常规频率范围：412-416MHz、420-424MHz、其他频率可定制
可连接发射机数：2~4台(发射机数量再往上需考虑使用腔体合路器)
主要组成部分：紫铜环形隔离器、90°相位差汇接电路、100W大功率射频负载
产品参数：
一般规格
名称
发射合路器(二合路)
发射合路器(三/四合路)
频率Frequency (MHz)
136-174/ 350-390/ 400-430/440-470
插损(dB)
≤4.0±0.5 max@-30~+75℃(二合路)
≤7.5±0.5 max@-30~+75℃(三/四合路)
隔离(dB)
≥80±5 min @-30~+75℃
输入端口电压驻波比(dB)
≤1.25±0.15 max@-30~+75℃
输出端口电压驻波比(dB)
≤1.25±0.15 max@-30~+75C
特性阻抗Ω
50Ω
通过功率(W)
≤100W CW
发射功率(W)
≤150W
温度范围℃
-30~+75℃
接口类型
N-KF
尺寸(长*宽*高)
483*300*45mm(1U)
以上规格均来自实验室数据；由于技术不断升级，数据受如有更改，恕不另行通知。
注：本页面上的产品图片和显示内容仅供参考。实际产品特性和规格(包括但不限于外观、颜色和大小)以及实际显示内容(包括但不仅限于背景、UI和图标)可以变化。
