对讲机干线放大器
-
干线放大器，是在功率变低而不能满足覆盖要求时的信号放大设备。当信号源设备功率难以达到覆盖要求时，该设备可以放大信号源的功率，以覆盖更多的区域。干线放大器主要用于无源室内分布系统中补偿由于信号传输和分配而引起的功率衰耗。
使用频率范围：404-414MHZ、412-422MHZ可定制
主要组成部分：双工器、滤波器、功率放大器、隔离器、衰减器、开关电源
产品特点：集群系统设备、高线性、低噪声、低杂散、高互调、内置检测电路

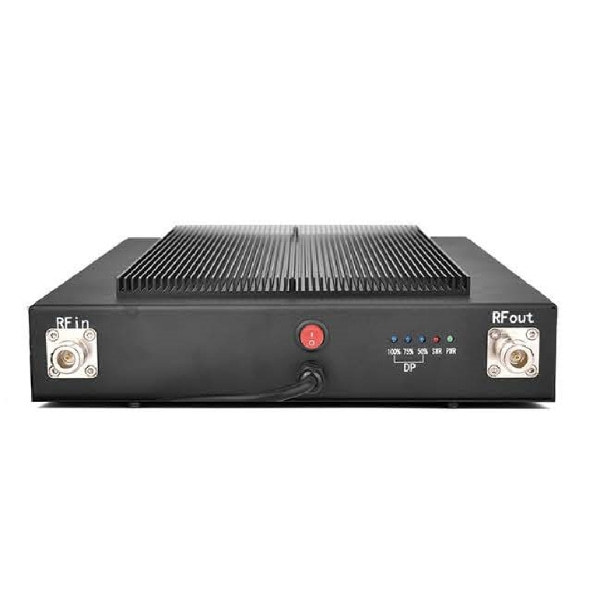

设备采用高隔离低插损的介质双工器和低噪声系数、高线性、高互调的功率管，内置有功率检测电路。PWR指示灯检测电源工作状态、SWR指示灯检测端口驻波状态、DP指示灯检测输出功率状态。
产品规格：
一般规格
频率范围(MHz)
上行:410-414 下行:420-424
最大输出功率(dBm)
33 (2W)
频率误差(ppm)
≤0.05
自动电平控制(ALC)
在最大功率处，输入再增加5dB，输出功率应保持在2dB之内或者关闭
增益
最大增益35+2dB，最大增益变化范围应在厂家声明值±3dB之内
最大输入信号(dBm)
在输入5dB功率时，设备工作状态最佳，最大功率不得超过10dBm
噪声系数(dB)
≤2.5dB
带内波动(dB)
带内平坦度≤2dB(峰峰值)
电压驻波比(dB)
≤1.5
互调
带内互调≤-48dBc/3kHz
带外互调:9kHz~1GHz/100kHz≤-38dBc1GHz~12.75GHz/1MHz≤-34dBm
带外杂散
9Khz-1Ghz:≤-36dBm/30khz
1Ghz-1275Ghz≤-30dBm/30Khz
特性阻抗(Ω)
50Ω
工作温度
-25℃~+55℃
相对温度
5%~95%，无冷凝
储存温度
-40~+65℃
电源
170-260VAC
工作电流
2A
接口类型
N-KF
尺寸(长*宽*高)
340*260*50mm不含电源线和接头
备注：图片仅供参考，以实际到货产品为准。
-
-
